Permette l'inserimento delle pareti triangolari.

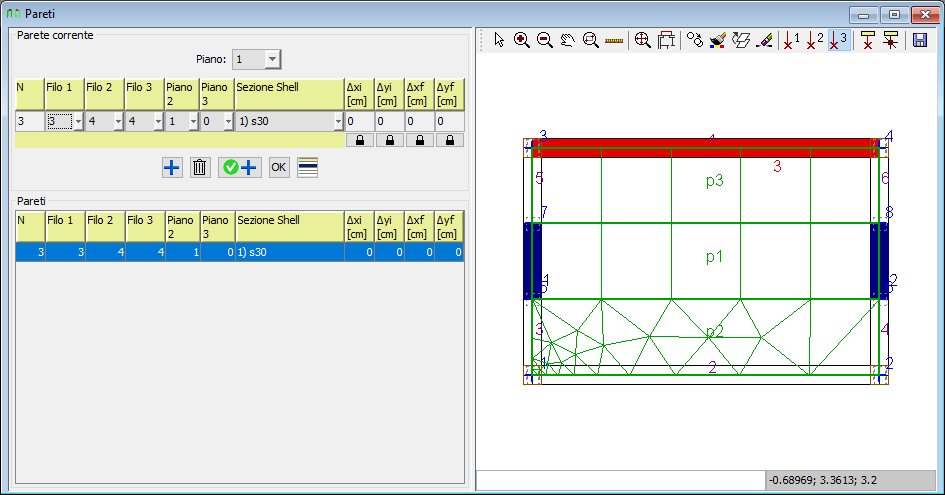

input pareti triangolari


Scegliere il piano nella parte superiore operando sulla comboBox .
Il piano scelto è il piano a cui appartiene il primo nodo per tutte le pareti che compaiono nella tabella inferiore.
L'inserimento di una parete avviene mediante l'individuazione dei seguenti parametri:

Filo 1: Filo 1 della parete.

Filo 2: Filo 2 della parete.

Filo 3: Filo 3 della parete.

Piano.2: Piano 2, che con il filo 2 individua il secondo nodo della parete.

Piano.3: Piano 3, che con il filo 3 individua il terzo nodo della parete.

Sezione: Sezione scelta nell'archivio delle "Sezioni Shell ".

Δxi[cm]: Delta x rispetto al filo 1.

Δyi[cm]: Delta y rispetto al filo 1.

Δxf[cm]: Delta x rispetto al filo 2.

Δyf[cm]: Delta y rispetto al filo 2.
