Spettri Di Progetto
In questo esempio saranno confrontati gli spettri di progetto in accelerazione delle componenti orizzontali calcolati con Jasp con quelli calcolati con il software “Azioni sismiche - Spettri di risposta ver. 1.03” distribuito dal Consiglio Superiore dei Lavori Pubblici http://www.cslp.it/cslp/index.php?option=com_content&task=view&id=75&Itemid=1
I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella spettri_di_progetto.zip.

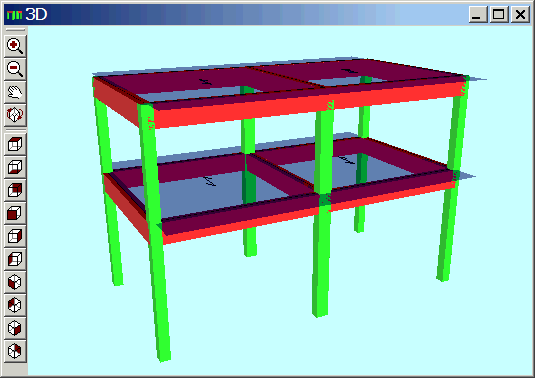

La struttura in oggetto (Jasp vers≥2.95) è ipotizzata situata nel comune di Formia, via degli Orti, Latitudine, 41.25657° , Longitudine 13.663929°
La struttura ha 2 piani ed è intelaiata in c.a. I telai hanno 2 campate nella direzione x ed 1 campata nella direzione y
|
Dati della struttura |
|
|
Provincia |
Latina |
|
Comune |
Formia |
|
Latitudine |
41.25657° |
|
Longitudine |
13.663929° |
|
Vita nominale |
50 anni |
|
Classe uso |
II Affollamento normale |
|
Periodo di riferimento |
50 anni |
|
Risposta locale sisma |
|
|
Categoria Sottosuolo |
C 180m/s < Vs,30 < 360 m/s |
|
Categoria topografica |
Pianeggiante |
|
Fattore di struttura |
|
|
Duttilità |
B Bassa |
|
Regolarità altezza |
SI |
|
Regolarità piante |
SI |
|
Tipologia Dir X |
Telai più piani e più campate |
|
Tipologia Dir Y |
Telai più piani e una campata |
|
Fattore di struttura qx |
3.9 |
|
Fattore di struttura qy |
3.6 |

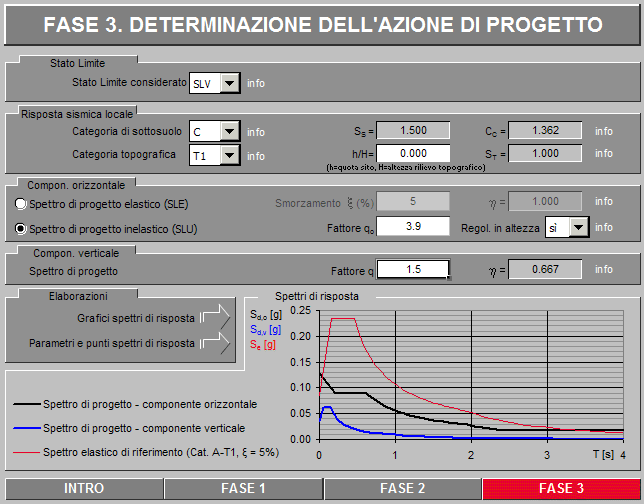

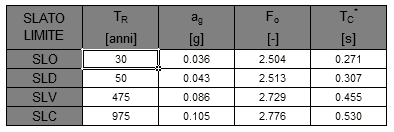

Come si vede dalle figure i parametri ag/g, Fo e Tc* calcolati dai due software coincidono.
|
|
|

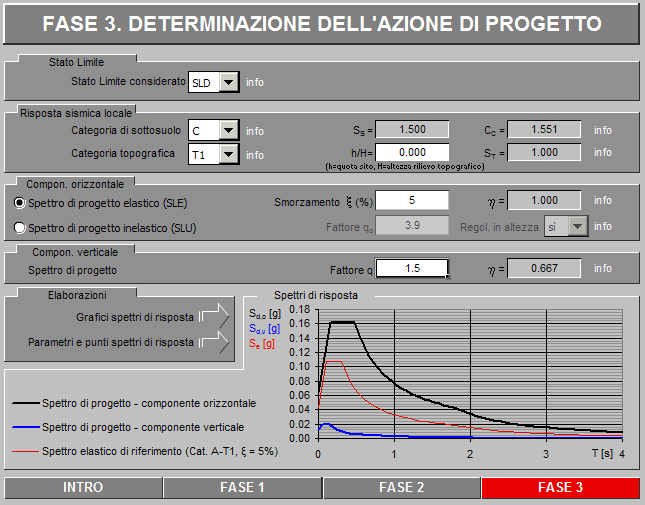

Sono di seguito riportati gli spettri calcolati per lo SLV per la direzione x (q=3.9) e gli spettri per lo SLD (q=1.5)

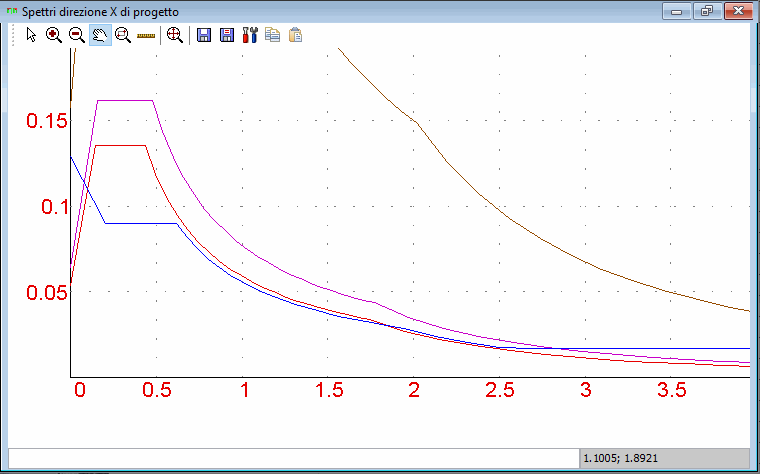

Gli spettri calcolati con i due software coincidono.
Calcolo dell’accelerazione orizzontale equivalente

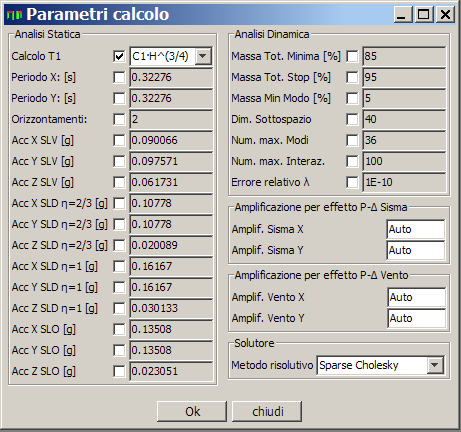

Il calcolo dell'accelerazione orizzontale equivalente per l'analisi lineare statica è fatto secondo il §7.3.3.2 delle NTC08. Gli spettri sono calcolati come indicato nel §3.2.3 delle NTC08.
Altezza edificio = H = 7m
T1 = C1*H^(0.75) = 0,075 * 7^(0.75) = 0,323 s
Stato Limite della Vita:
ag = 0.087 g
Fo = 2.73
Ss = 1.50
Tc* = 0.455s
Cc = 1.05· (Tc*)^(-0.33) = 1.36
Tc = Cc·Tc* = 0.6188s
Tb = Tc /3 = 0.207s
S = Ss ·St = 1.559
Dir x = Sve (T) = ag·S·Fo/3.9 = 0.087·1.5·2.73/3.9 = 0.091g
Dir y = Sve (T) = ag·S·Fo/3.9 = 0.087·1.5·2.73/3.6 = 0.099g
Stato Limite del Danno:
ag = 0.044 g
Fo = 2.51
Ss = 1.50
Tc* = 0.308s
Cc = 1.05· (Tc*)^(-0.33) = 1.55
Tc = Cc · Tc* = 0.4774s
Tb = Tc /3 = 0.159s
St = 1
S = Ss · St = 1.50
Dir x = Sve (T) = ag·S·η·Fo/3.9 = 0.044·1.5·1·2.51= 0.165g
I risultati calcolati coincidono con quelli proposti da Jasp
