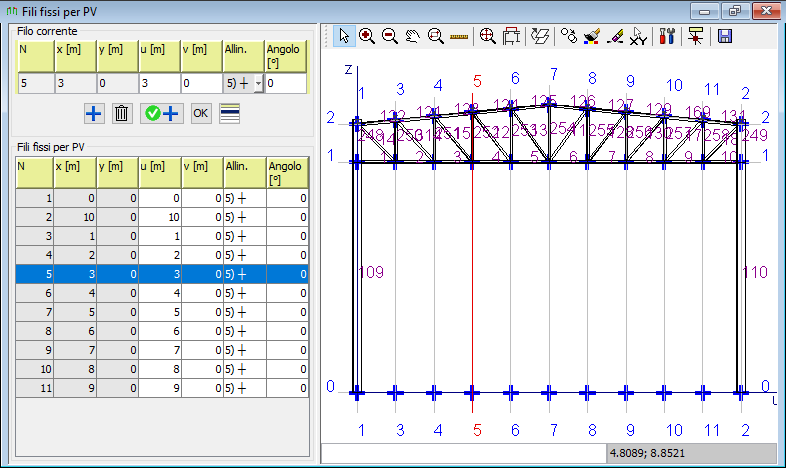

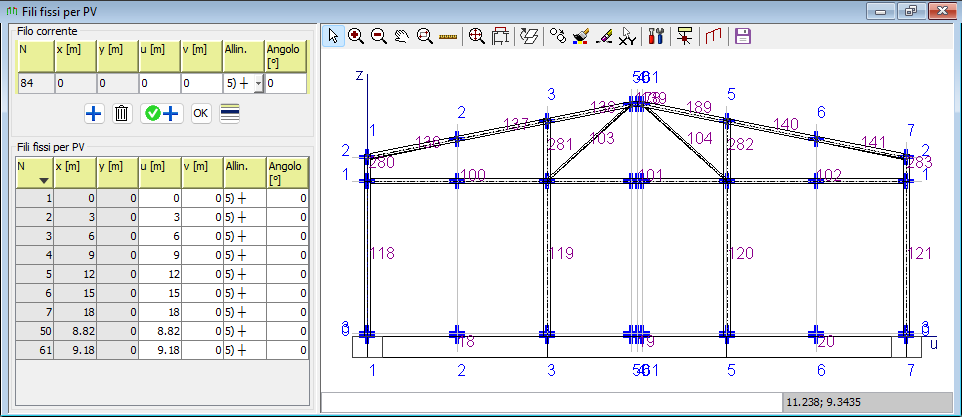

Permette l'inserimento fili direttamente in un piano verticale. Dopo aver scelto o confermato il Piano Verticale compare la maschera seguente.

svincoli pilastri

Non è possibile inserire fili prima del primo filo a sinistra o dopo l'ultimo filo a destra né è possibile modificare la posizione dei fili iniziali e finali. L'inserimento o la modifica di un filo avviene tramite i seguenti parametri. Per maggiori dettagli vedere menù Struttura/Fili.

x [m]: Ascissa del filo nel sistema di riferimento globale. Parametro di sola lettura.

y [m]: Ordinata del filo nel sistema di riferimento globale. Parametro di sola lettura.

u [m]: Ascissa del filo nel sistema di riferimento del Piano Verticale corrente

v [m]: Spostamento del filo nella direzione perpendicolare al Piano Verticale Corrente. Negativo per spostare il filo fuori dallo schermo verso l'osservatore.

Allin.: Allineamento di default dei pilastri, delle travi e delle pareti agganciate al filo.

Angolo [°]: Rotazione del filo rispetto al Piano Verticale corrente.
