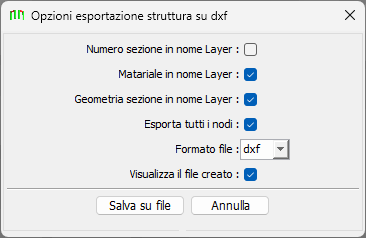

Esporta la struttura nel formato DXF. Questo comando può essere utilizzato per generare file di esempio utili a comprendere lo standard DXF richiesto dal comando di importazione. All'avvio del comando compare la seguente maschera.


Opzioni di esportazione

oNumero sezione in nome Layer: inserisce nel nome del layer il numero della Sezione Beam per travi/pilastri e della Sezione P&P per piastre/pareti.

oMateriale in nome Layer: inserisce nel nome del layer la descrizione del materiale.

oGeometria Sezione in nome Layer: inserisce nel nome del layer la geometria della sezione per trave/pilastri e lo spessore per pareti/piastre.

oEsporta tutti i nodi: se spuntato nel DXF vengono inseriti tutti i nodi collegati ad almeno un elemento. Se non spuntato, vengono inseriti solo i nodi con vincolo esterno.

oFormato file: dxf o csv

oVisualizza il file creato. Dopo la creazione del file avvia la visualizzazione con il programma di default per il tipo di file.
