In questa pagina sono riportati alcuni test effettuati con Jasp relativi alla verifica di sezioni in cemento armato. Sono riportati i domini di resistenza agli Stati limiti ultimi e alle tensioni di esercizio di tre tipi di sezioni: rettangolare,circolare e a T.

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella verifiche_SL_domini.zip.

I domini di resistenza prodotti da Jasp sono confrontati con quelli realizzati con il programma freeware EC2 del prof. Aurelio Ghersi dell'Università di Catania.

Nota Bene: Per aprire un file con il programma EC2 bisogna:

  1. Chiudere il programma EC2
  2. Copiare il file nella cartella di installazione del software, tipicamente "C:\programmi\EC2".
  3. Rinominare il file come "EC2.zip"
  4. Lanciare il programma EC2

Per tutti le verifiche, se non indicato diversamente, sono stati utilizzati i seguenti materiali:

Acciaio: B450C; fyk = 450 MPa ; fyd= 391,3 MPa; σsamm= 360 MPa;

Calcestruzzo: C25/30; Rck = 30 MPa; fck =25 MPa; fcd = 14,17 MPa; σcamm= 11,25 MPa

Per scaricare i file cliccare sui link posti al di sotto delle immagini. I domini calcolati con Jasp sono contenuti in un unica struttura (scarica file jas).


Sezione rettangolare 30x50

  • Base = 30 cm; Altezza = 50 cm
  • Armatura superiore : 2Ø12+4Ø16
  • Armatura inferiore : 2Ø12+1Ø16
  • Ferri di parete: 2Ø12 dx + 2Ø12 sx
  • Ricoprimento armatura: 20mm
SLU 30x50

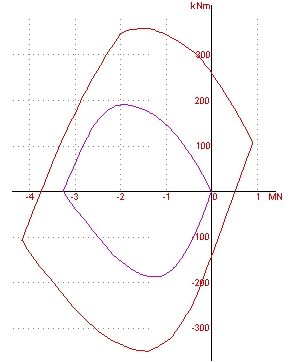

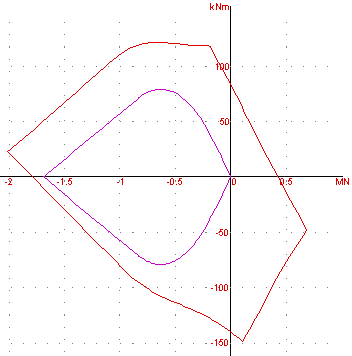

dominio SLU sezione rettangolare 30x50 realizzato con Jasp
file Jasp

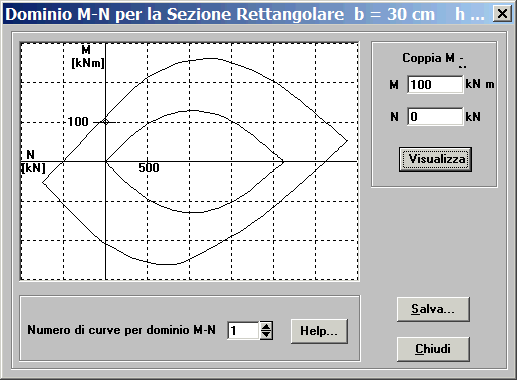

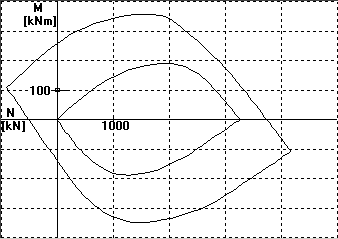

dominio SLU sezione rettangolare 30x50 realizzato con EC2 file EC2

SLU 50x30

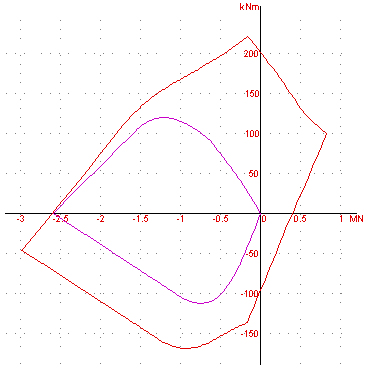

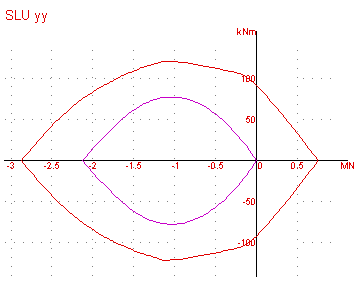

dominio SLU sezione rettangolare 50x30 realizzato con Jasp
file Jasp

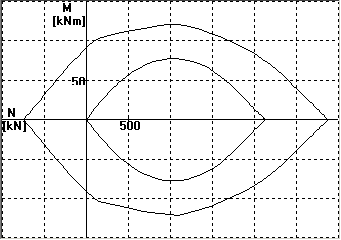

dominio SLU sezione rettangolare 50x30 realizzato con EC2
file EC2

Tensioni Esercizio combinazione quasi permanente sezione 30x50

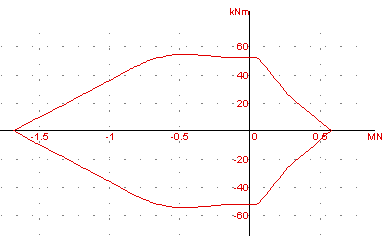

dominio tensioni esercizio sezione rettangolare 30x50 con jasp
file Jasp

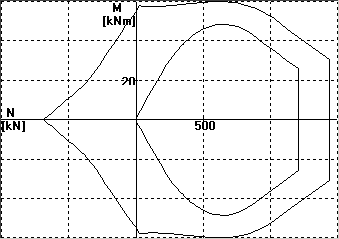

dominio tensioni esercizio sezione rettangolare con EC2
file EC2

Tensioni Esercizio combinazione quasi permanente sezione 50x30

dominio tensioni esercizio sezione rettangolare 50x30 con jasp file Jasp

dominio tensioni esercizio sezione rettangolare 30x50 con EC2
file EC2


Sezione circolare 40

  • Diametro = 40 cm
  • Armatura: 8 Ø16
  • Ricoprimento armatura: 20mm
SLU

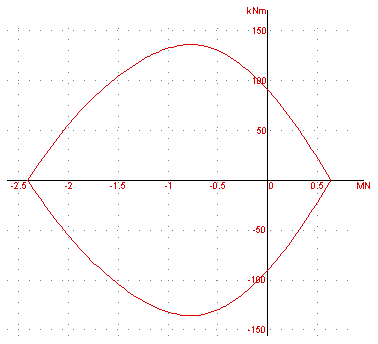

dominio stato limite ultimo sezione circolare con Jasp file Jasp

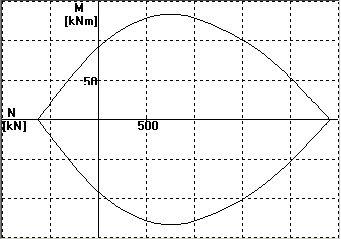

dominio stato limite ultimo sezione circolare con EC2
file EC2

Tensioni Esercizio combinazione quasi permanente

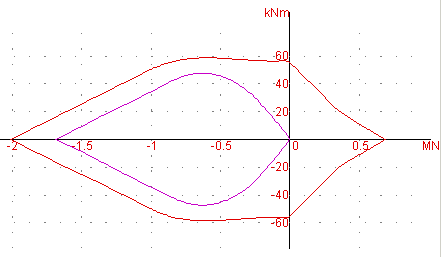

dominio tensioni esercizio sezione circolare con Jasp
file Jasp

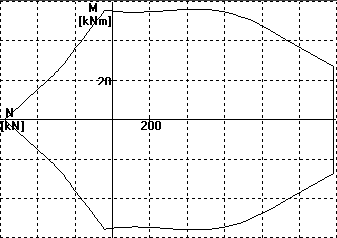

dominio tensioni esercizio sezione circolare con EC2
file EC2


Sezione a T 70x50

  • Larghezza anima = 30cm; Larghezza totale = 70cm; H totale = 50cm; H ala = 20cm
  • Ricoprimento armatura: 20mm
  • Armatura:

dist. superiore [cm]

armatura

2,8

1Ø16+1Ø16

17,4

4Ø12

32,2

2Ø12

47,2

6Ø16



SLU

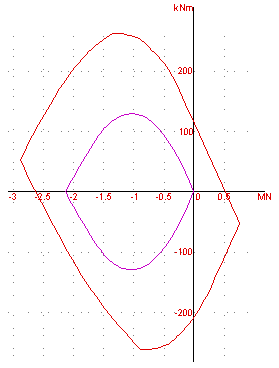

dominio stato limite ultimo sezione circolare con Jasp
file Jasp

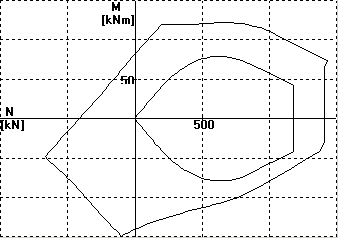

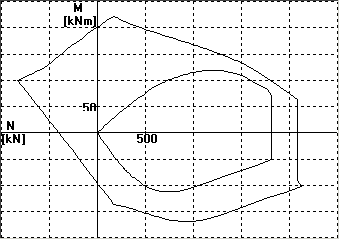

dominio stato limite ultimo sezione circolare con EC2
file EC2

Tensioni Esercizio combinazione quasi permanente

dominio tensioni esercizio sezione T con jasp
file Jasp

dominio tensioni esercizio sezione T con EC2
file EC2
