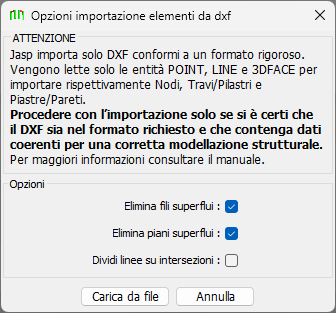

Permette di caricare gli elementi in un modello a partire da un file DXF. All'avvio del comando compare questa maschera:

ATTENZIONE: Per ottenere un modello corretto, il DXF deve essere preparato con cura e deve rispettare in modo rigoroso le specifiche riportate sotto. La creazione del DXF deve essere la prima fase della modellazione strutturale. Questa funzionalità è stata aggiunta per permettere ai progettisti di iniziare a lavorare al modello sul proprio CAD, non per importare disegni architettonici nati per altri scopi.

DXF importabile

oUnità di disegno: metri.

oPosizione: modello posizionato in prossimità dell'origine degli assi, con quote Z preferibilmente positive.

oPrecisione di importazione: 0,1 mm

oFormato: R14/LT98

oEntità lette:

▪POINT → Nodi (opzionale)

▪LINE → Travi/Pilastri

▪3DFACE → Pareti/Piastre

oNodi automatici: i POINT possono essere omessi perché Jasp importa comunque i nodi dagli estremi delle LINE e dai vertici dei 3DFACE.

oConnettività (obbligatorio): per una corretta modellazione, gli estremi delle LINE e i vertici dei 3DFACE devono essere coincidenti (stesse coordinate) nei punti di collegamento.

Gestione dei layer

oPOINT. È possibile assegnare il vincolo esterno del nodo attraverso il nome del layer, come riportato di seguito:

▪Vincolo già presente in archivio: V<N> con N = numero del vincolo presente in archivio. ( es V1, V2)

▪Vincolo descritto: V<XXXXXX>,   ( es V111000, V111111) dove ogni X può valere:

• "1" o "I" = grado di libertà bloccato,

•  "0" o "L"= grado di libertà libero.
I primi 3 valori indicano se sono bloccati gli spostamenti lungo x, y, z; i 3 successivi si riferiscono alle rotazioni lungo x, y, z.

▪Se il nome del layer è "INCASTRI" il programma incastra i nodi.

▪Se il nome del layer è "NODI", oppure se non rispetta le regole precedenti, il programma assegna al nodo il vincolo non specificato.

Esempi di nomi di layer per POINT

oLINE/3DFACE.  È possibile assegnare la sezione attraverso il nome del layer secondo due modalità:

▪"Sezione Beam" o "Sezione P&P" già presenti archivio: SB<N> per le aste (beam) e SP<N> per piastre/pareti (es. SB1, SP3)

▪Materiale e/o sezione geometrica: <Materiale>_<SezioneGeometrica> (es. C25-30_R30x50)

•Jasp cerca il Materiale nel Database Materiali

•Jasp cerca la "Sezione Geometrica" nel Database Sezioni Geometriche, o ne ricava la geometria dalla descrizione.

Nota: durante l'importazione Jasp crea comunque gli elementi anche se il nome del layer è errato o non riesce ad abbinare sezione/materiale/geometria. In tal caso, per ogni layer crea una nuova “Sezione Beam” o “Sezione P&P” modificabile successivamente dall'utente.

Esempi di nomi di layer per LINE e 3DFACE

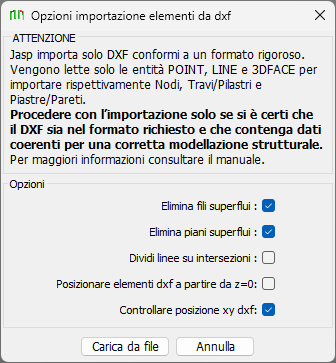

Opzioni di importazione

oElimina fili superflui: elimina fili fissi già presenti nel modello ma inutilizzati.

oElimina piani superflui: elimina piani fissi già presenti nel modello ma inutilizzati.

oDividi linee su intersezioni: spezza le LINE nei punti di intersezione (agli incroci).

oPosizionare elementi dxf a partire da z=0:  se selezionata, trasla gli elementi importati in modo che partano dalla quota z = 0.

oControllare posizione xy dxf: se selezionata, verifica che gli elementi nel DXF siano posizionati in prossimità dell'origine (0,0) nel piano XY.

Nota:  l'importazione può avvenire all'inizio della modellazione (anche in assenza di elementi in Jasp), oppure per aggiungere elementi a una struttura già esistente, ad esempio dopo che l'utente ha creato i piani, o parte della struttura. In questo caso, durante l'importazione Jasp cerca di riutilizzare i piani e i fili già presenti per l'inserimento della parte da importare.
