Cernere Pushover
Caratteristiche Momento Rotazione

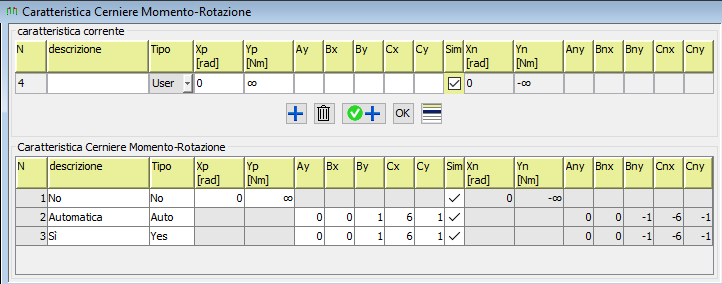

Definisce l'archivio della cerniere plastiche momento-rotazione per l'analisi pushover. Bisogna tener presente che nella modellazione utilizzata dal programma le cerniere plastiche hanno lunghezza pari a zero, cioè sono concentrate in un punto. Per tale motivo il primo tratto della cerniera, nello stadio di pre-fessurazione, è verticale.
•Descrizione: Descrizione mnemonica della curva.
•Tipo:É possibile scegliere la regola di gestione della cerniera plastica.
oNo: La cerniera è assente.
oAuto: L'inserimento della cerniera e la costruzione della curva momento-rotazione ed il suo andamento è gestito dal software.
oUser:Le caratteristiche della curva sono completamente definite dall'utente.
oYes: Il programma forza l'inserimento della cerniera, le caratteristiche della curva sono calcolate dal software.
•Xp [rad]: Valore di scala per le ascisse dei punti della parte positiva della curva
•Yp [Nm]: Valore di scala per le ordinate dei punti della parte positiva della curva

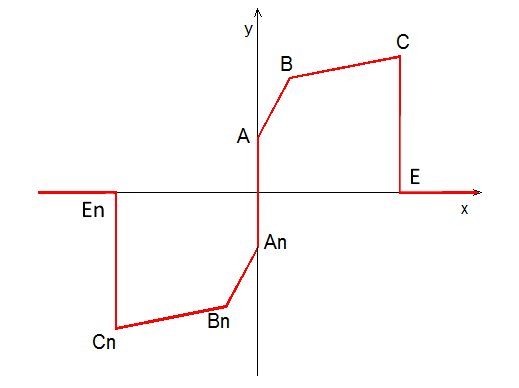

•Ay: Sollecitazione di fessurazione.
•Bx, By: Punto in cui termina le fase lineare.
•Vx: Punto di deformazione limite per lo SLV
•Cx, Cy: Punto di collasso, corrispondente al raggiungimento dello SLC
•Ex, Ey: Punti che delimitano un tratto di resistenza nulla.
•
:Se spuntato è possibile creare una cerniera plastica asimmetrica.
•Xn [rad]: Valore di scala per le ascisse dei punti della parte negativa della curva
•Yn [Nm]: Valore di scala per le ordinate dei punti della parte negativa della curva.
•Any, Bnx, Bny, Vnx, Cnx, Cny, Enx, Eny : Punti della parte negativa della curva.
Note:
1) I tratti 0-A, A-B, D-C, D-E, devono avere pendenza positiva o nulla. Non è possibile attribuire a tali tratti pendenza negativa.
2) Le caratteristiche "1) No" e "2) Default" non possono essere modificate a piacimento, ma sono preimpostate dal programma.
Caratteristiche Forza-Spostamento
Definisce l'archivio della cerniere plastiche momento-rotazione per l'analisi pushover. La maschera è identica a quella per la definizione delle caratteristiche Momento-Rotazione, tranne che per le unità di misura degli assi delle x e delle y che sono rispettivamente [m] e [N].

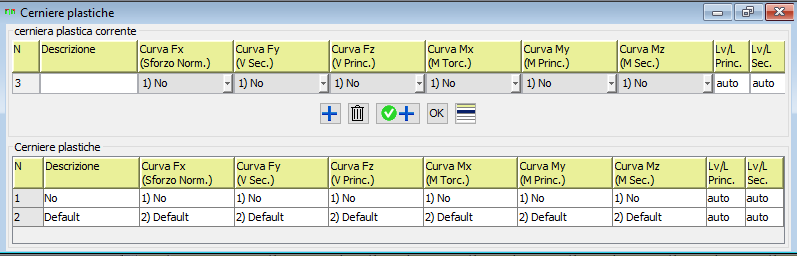

Definisce l'archivio delle cernere plastiche di una sezione per le 6 sollecitazioni Fx, Fy, Fz, Mx, My, Mz. Per ogni cerniera dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica della cerniera.
•Curva Fx (Sofrzo Norm): Curva per la sollecitazione Fx nel sistema locale dell'asta. In genere per le strutture in c.a. non è presente.
•Curva Fy (V Sec): Curva per la sollecitazione Fy nel sistema locale dell'asta. Per una trave corrisponde alla sollecitazione di taglio secondario. In genere per le strutture in c.a. non è presente perché secondo le NTC18 e l'EC8 in un'analisi pushover per il taglio bisogna eseguire la verifica di resistenza.
•Curva Fz (V Princ): Curva per la sollecitazione Fy nel sistema locale dell'asta. Per una trave corrisponde alla sollecitazione di taglio principale. In genere per le strutture in c.a. non è presente perché secondo le NTC08 e l'EC8 in un'analisi pushover per il taglio bisogna eseguire la verifica di resistenza.
•Curva Mx (M Torc): Curva per la sollecitazione Mx nel sistema locale dell'asta (Momento torcente). In genere per le strutture in c.a. non è presente.
•Curva My (M Princ): Curva per la sollecitazione My nel sistema locale dell'asta (in una trave corrisponde al momento flettente principale). Se è specificata la caratteristica "2) Default" il software calcola in automatico la caratteristica della cerniera plastica, secondo la formule [C8.7.2.7] e [C8.7.2.1] della CNTC18
•Curva Mz (M Sec): Curva per la sollecitazione Mz nel sistema locale dell'asta (in una trave corrisponde al momento flettente secondario). Se è specificata la caratteristica "2) Default" il software calcola in automatico la caratteristica della cerniera plastica.In automatico Jasp inserisce le cerniere plastiche secondarie solo nei pilastri e nelle pareti (non nelle travi).
•Lv/L Princ: Nel caso il cui sia specificato "auto" Jasp calcola automaticamente la luce di taglio Lv per il calcolo della caratteristica M-R principale. In questo campo l'utente può però specificare , in modo adimensionale rispetto alla luce dell'elemento, la luce di taglio.
•Lv/L Sec: Nel caso il cui sia specificato "auto" Jasp calcola automaticamente la luce di taglio Lv per il calcolo della caratteristica M-R secondaria. In questo campo l'utente può però specificare , in modo adimensionale rispetto alla luce dell'elemento, la luce di taglio.
Nota 1: il calcolo della luce di taglio è uno degli aspetti più delicati della definizione delle cerniere plastiche. Jasp calcola la luce di taglio secondo il seguente schema:
•Pilastri: Lv = L/2
•Pareti:
oM Princ: Lunghezza intera parete, a partire dalla prima parete definita duttile in input.
oM Sec: Altezza interpiano/2
•Travi:
oM Princ: La luce di taglio è calcolata a partire dai momenti resistenti ultimi delle estremità della trave e dal carico q presente sulla trave [13].
oM sec: Lv = L/2
Nota 2: Le cerniere "1) No" e "2) Default" non possono essere modificate a piacimento, ma sono pre-imposte dal programma. L'utente può creare altre cerniere plastiche, oltre a quelle predefinite.
