Flessione trave rinforzata FRP-ERB DT200R2

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella rinf_15_validazione_flessione R2.zip.

Questo caso di validazione replica con Jasp il test al §14.1.3.1 del DT200/2025 R2. Per ulteriore confronto i risultati sono stati comparati con quelli ottenuti da un foglio di calcolo.

Nel modello Jasp la trave oggetto del confronto è la trave N°2 al piano 1. La sezione è quella di mezzeria.

La geometria e tutte le caratteristiche del rinforzo sono descritte nel §14.1.3  del DT200/2025 R2 a cui si rimanda il lettore.

Valori di confronto tra Jasp,  l’esempio Caso 1  §14.1.3.1 e i valori ottenuti con il foglio xls

§14.1.3.1

Jasp

Foglio di calcolo

fffd [MPa]

 415.00

414.95

415.0

led mm

163

163.41

163.4

ffdd2  [MPa]

847.02

847.02

847.02

εfdd [%]

3.14

3,137

0.31371

Mrd  origine [MNm]

141.90

142,144


Mrd  rinforzata [MNm]

173.80

172,848

173,371

x [mm]

137

137,4

154


I valori risultano sostanzialmente coincidenti. L’unica discrepanza riguarda la profondità dell’asse neutro calcolata tramite il foglio Excel. Questa differenza è dovuta all’impiego, nel foglio Excel, del modello Triangolo-Rettangolo per il legame σ-ε del calcestruzzo, mentre in Jasp e nel documento DT200R2 è stato adottato il modello Parabola-Rettangolo.

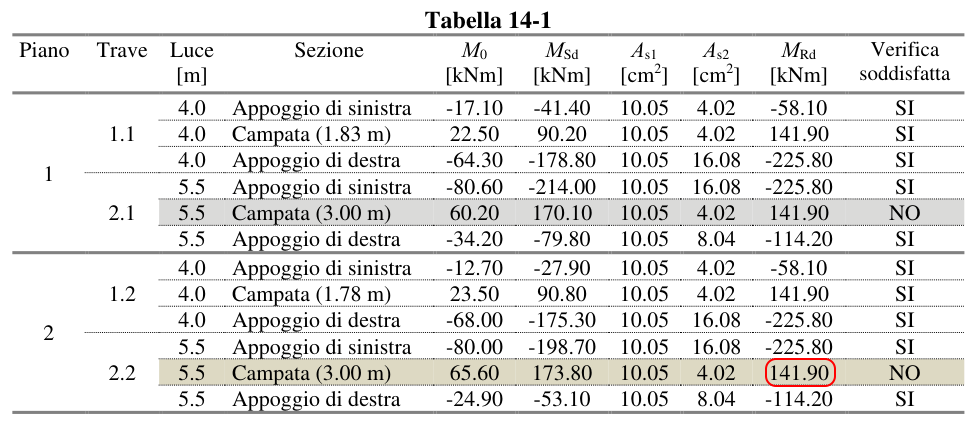

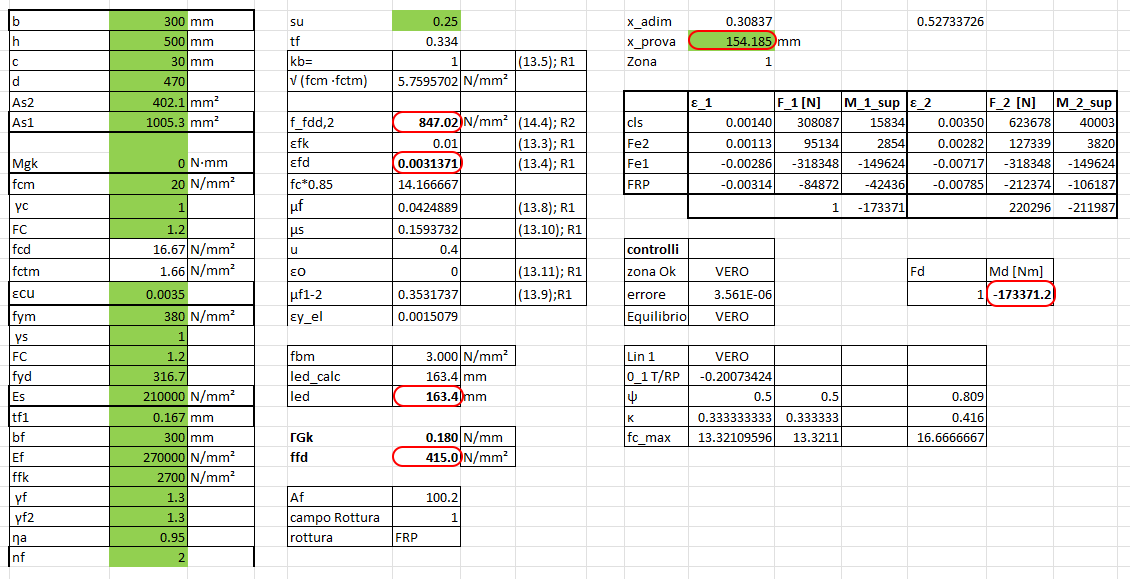

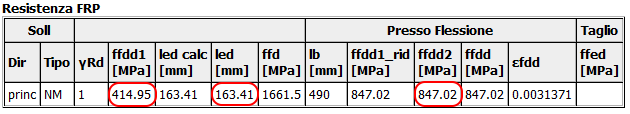

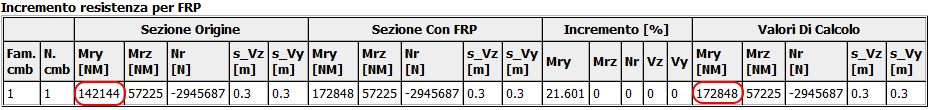

Si allegano le immagini per agevolare la ricerca dei valori sui documenti allegati.
