Visualizza in 3D la presenza dei rinforzi nelle strutture in c.a. e il riepilogo delle relative verifiche. Il dettaglio delle verifiche degli elementi rinforzati e non rinforzati è disponibile anche tramite il comando «Verifiche 3D»; tale comando, tuttavia, non consente di individuare gli elementi sui quali è stato applicato un rinforzo. Questa maschera permette invece di distinguere gli elementi in c.a. rinforzati da quelli non rinforzati.

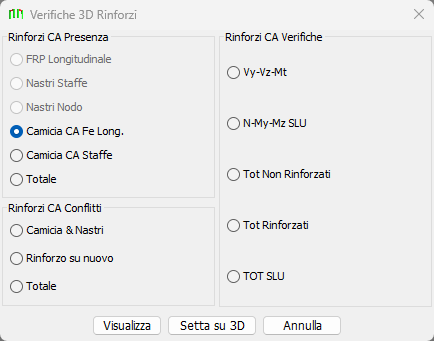

 All'avvio del comando compare una maschera da cui è possibile scegliere il rinforzo da visualizzare.

•Rinforzi CA. Presenza. Permette di visualizzare se un elemento è rinforzato per i vari tipi di rinforzi gestiti dal programma. Se il rinforzo è presente l'elemento è visualizzato in blu. Se non è presente l'elemento è grigio.

oNastri Staffe. Staffe in FRC, con il sistema CAM o piattine in acciaio.

oNastri Nodo. Rinforzo nei nodi con nastri in FRC o CAM

oCamicia CA Fe Long. Visualizza armature longitudinali  in camicie ancorate.

oCamicia CA Staffe. Visualizza staffe  in camicie in c.a. ancorate.

oTotale. Visualizza se sono presenti rinforzi.

•Rinforzo CA. Conflitti. Permette di visualizzare se sono presenti conflitti. Se c'è un conflitto l'elemento è colorato magenta, se non c'è conflitto l'elemento è verde. Se non è presente alcun rinforzo l'elemento è grigio.

oCamicia & Nastri. In un elemento sono presenti contemporaneamente sia la camicia in c.a. che i nastri

oRinforzo su Nuovo. L'elemento su cui è applicato non è in c.a. 'esistente' ma 'nuovo'

oTotale. Visualizza se ci sono conflitti

•Rinforzo CA. Verifiche. Permette di visualizzare il riassunto delle verifiche sia degli elementi rinforzati che dei non rinforzati

oVy-Vz-Mt. Verifica a taglio e per momento torcente degli elementi rinforzati.

oN-My-Mz SLU. Verifica a pressoflessione deviata degli elementi rinforzati.

oTot Non Rinforzati. Verifica totale allo SLU degli elementi non rinforzati.

oTot Rinforzati. Verifica totale allo SLU degli elementi  rinforzati.

oTot SLU Verifica totale allo SLU di tutti gli elementi beam.
