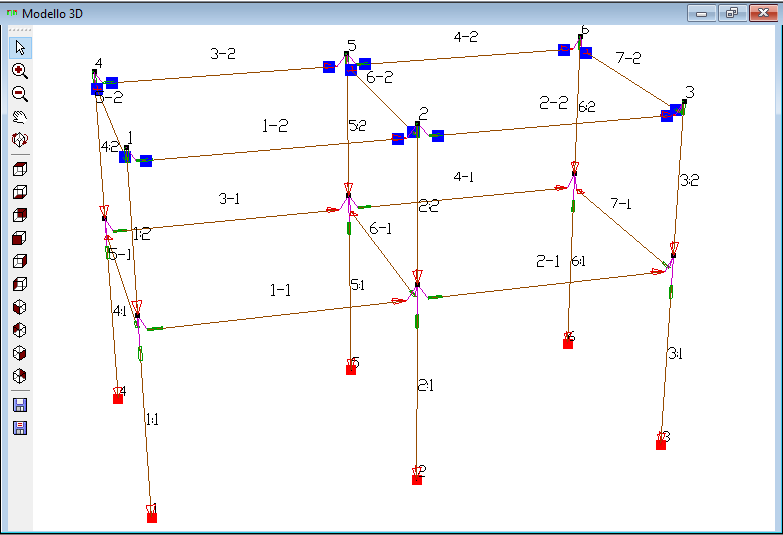

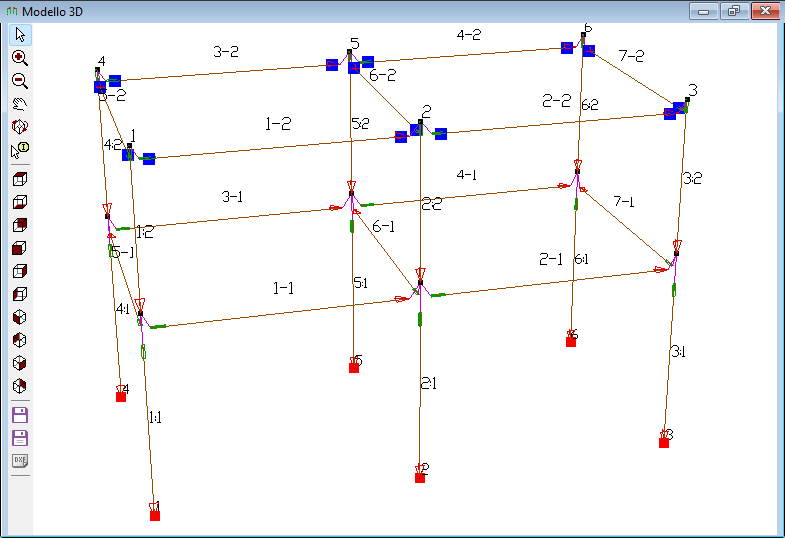

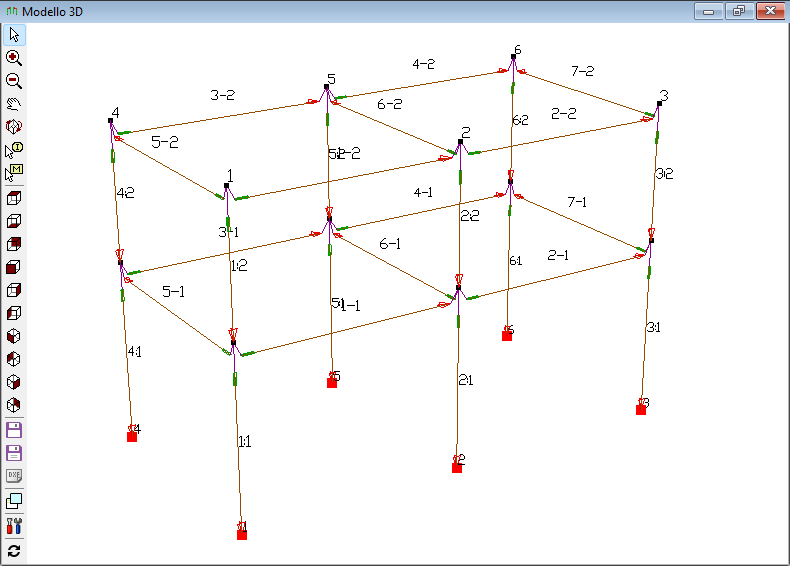

Visualizza la struttura in 3D. Ogni trave o pilastro è rappresentato con un segmento. I tratti infinitamente rigidi utilizzati per modellare il nodo sono rappresentati con segmenti di colore magenta.


Per cambiare vista utilizzare la barra degli strumenti:   e/o il mouse.

Uso del mouse:

Premere il tasto sinistro e muovere il mouse con il tasto premuto per trascinare la struttura.

Premere il tasto destro e muovere il mouse con il tasto premuto per ruotare la struttura.

Ruotare la rotella per avvicinare o allontanare la struttura.

Uso della barra degli strumenti:

 per avvicinarsi: cliccare sul punto da avvicinare.

 per allontanarsi: cliccare sul punto da allontanare.

 per trascinare: cliccare e muovere il mouse con il tasto premuto per trascinare la struttura.

 per ruotare: cliccare e muovere il mouse con il tasto premuto per ruotare la struttura.

 per impostare una vista predefinita.

 salva l'immagine del solo disegno 3D utilizzando il formato png.

 salva l'immagine 3D, completa di riquadro, utilizzando il formato png.


Nel modello sono mostrati con dei quadrati  sia i vincoli esterni che i vincoli interni. Il colore con cui è rappresentato il vincolo è quello indicato nel menù archivio/Vincoli. È possibile , mediante il doppio click sui vincoli, conoscere tutte le caratteristiche del vincolo individuato.
