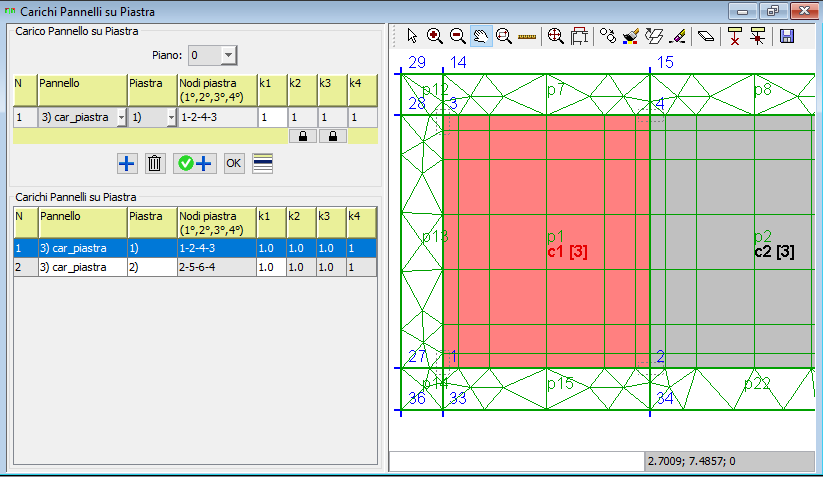

Permette l'inserimento dei carichi di tipo "pannello" su le piastre.

Scegliere il piano nella parte superiore operando sulla comboBox .

L'inserimento di un carico di tipo pannello su di una piastra avviene mediante l'individuazione dei seguenti parametri:

•Pannello : Il tipo di carico scelto dall'archivio "Archivio/Carichi/Pannelli".

•Piastra: Piastra su cui insiste il carico.

•Nodi Piastra: L'ordine dei nodi della piastra (campo di sola lettura)

•k1: Quantità di carico da inserire sul primo nodo della piastra.

•k2: Quantità di carico da inserire sul secondo nodo della piastra.

•k3: Quantità di carico da inserire sul terzo nodo della piastra.

•k4: Quantità di carico da inserire sul quarto nodo della piastra (campo di sola lettura).

I coefficienti k1, k2, k3, k4 sono moltiplicati per i valori in Newton indicati nell'archivio dei pannelli.

Nota bene: il peso proprio strutturale della piastra è aggiunto in automatico dal programma. Salvo casi particolari il carico di tipo "pannello" scelto dovrebbe avere peso proprio G1=0.

Nella barra degli strumenti, oltre che ai comandi precedentemente illustrati, è presente il comando:

 piastra. Selezionando il pulsante piastra e cliccando su di un punto dello schermo il software individua la piastra più vicina e la carica nel campo Piastra della maschera di sinistra.
