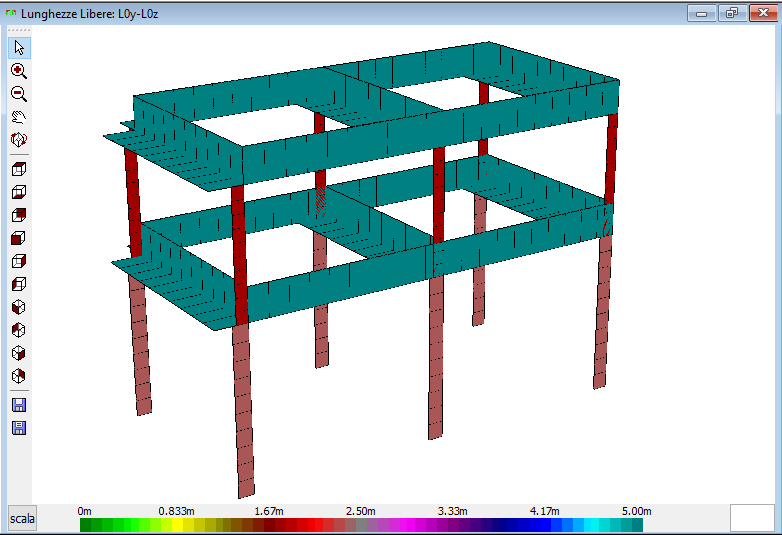

Visualizza le lunghezze libere d'inflessione delle aste.

All'avvio del comando compare la seguente maschera di scelta:

Con questa maschera è possibile scegliere:

•Le lunghezze libere di inflessione da visualizzare

oL0y-L0z: Lunghezze libere di inflessione per instabilità piana o flessionale.

oL0t: Lunghezze libere di inflessione torsionale.

oL0y/L-L0z/L: Rapporto tra lunghezza libera di inflessione e lunghezza dell'elemento.

oL0t/L: Rapporto tra lunghezza libera di inflessione torsionale e lunghezza dell'elemento

•Le Opzioni:

oDiagrammi pieni Se spuntata permette di visualizzare i diagrammi con delle superfici.

oTelaio 2d Se spuntata sono mostrati, in 3D, solo i diagrammi di un telaio bidimensionale verticale. Per scegliere il telaio utilizzare il pulsante .

oDxf 2d Se spuntata i diagrammi del telaio verticale bidimensionale scelto vengono generati e visualizzati in dxf 2D. Per scegliere il telaio utilizzare il pulsante .

oBielle Solai Se spuntata permette di visualizzare i diagrammi delle bielle definite da Jasp per la modellazione membranale dei solai.

oLink Pareti Se spuntata permette di visualizzare i diagrammi delle travi orizzontali definite da Jasp per la modellazione delle pareti con il WCM

oCrea file disegno3d.dxf Se spuntata Jasp crea durante ogni visualizzazione 3D un file dxf 3D. La creazione del disegno dxf 3D è alternativa alla creazione del disegno dxf 2D.

oUsa 3dFace per dxf 3D Se spuntata Jasp crea i dxf 3D utilizzando l'entità 3dFace per le superfici.
