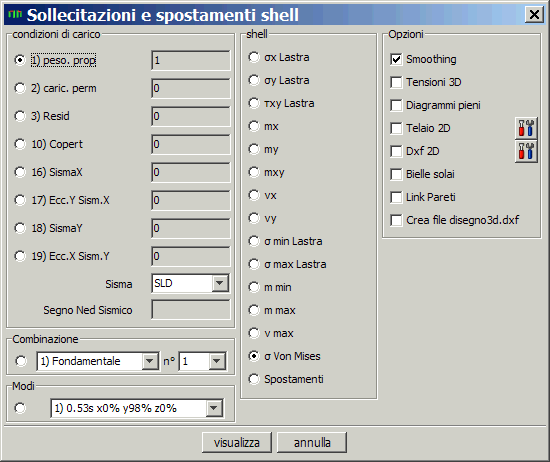

Visualizza in 3D i diagrammi delle sollecitazioni delle shell. All'avvio del comando viene visualizzata la seguente maschera di scelta:

Con questa maschera è possibile scegliere:

•la sollecitazione da visualizzare.

•La combinazione o l'azione di carico da visualizzare.

L'opzione Smoothing. Nelle analisi FEM ogni elemento della mesh viene utilizzato per calcolare le tensioni al suo interno. Sui punti di confine tra due elementi i valori delle tensioni non sono univoci, ma dipendono da quale elemento viene utilizzato per effettuare il calcolo. Per tali punti Jasp effettua opportune medie per eliminare le discontinuità (smoothing). Deselezionando questa opzione è possibile visualizzare le sollecitazione senza le medie, in modo da avere una stima dell'approssimazione del calcolo delle tensioni dovuti alla discretizzazione. Tale parametro ha effetto solo sul disegno e non sulle verifiche che sono fatte sempre con lo smoothing.

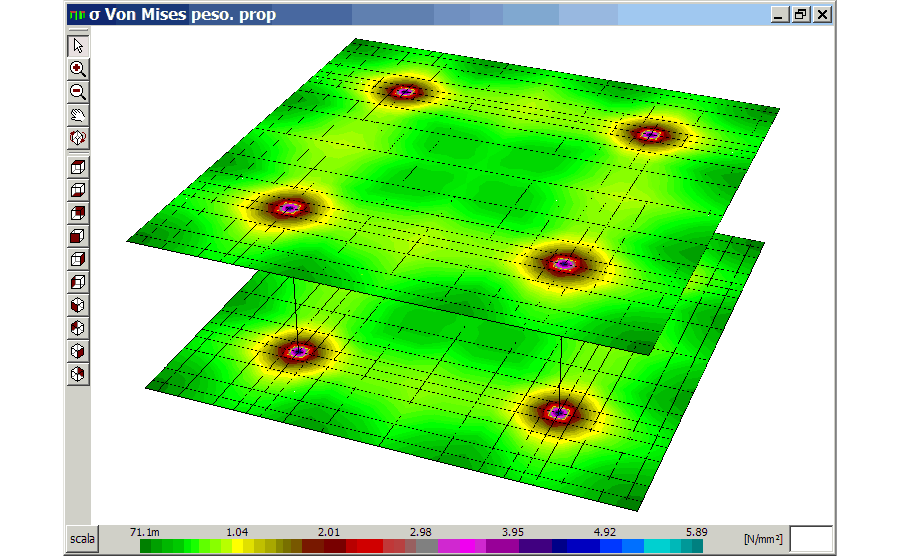

L'opzione Tensioni 3D se spuntata permette di visualizzare i diagrammi con delle superfici tridimensionali.

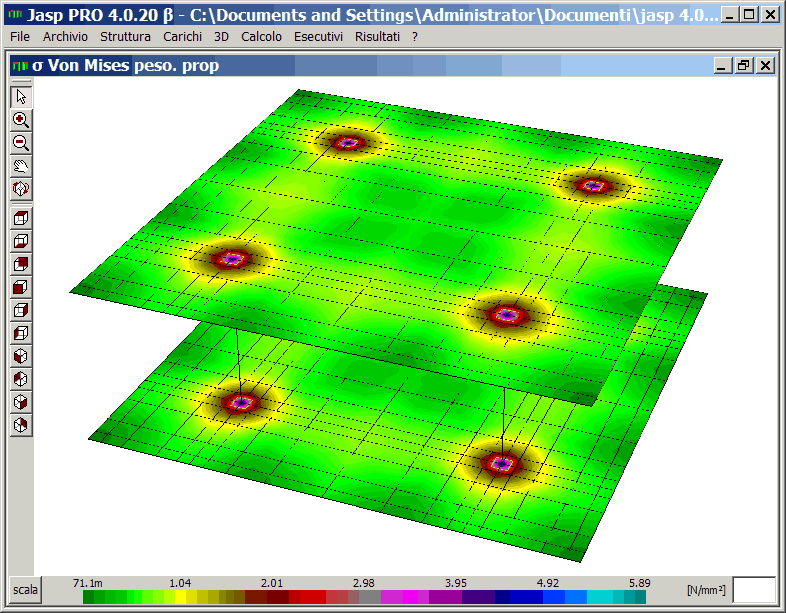

Cliccando sul pulsante visualizza sono visualizzati le sollecitazioni selezionate.
